FLCX4500-900数控龙门车铣复合加工机床

FLCX4500-00数控龙门车铣复合加工机床是我公司根据国内外市场需求,充分运用现代设计方法和计算计技术而自行研发的技术产品。

该机床是九轴结构,带有RTCP任意五轴联动功能,集机械、电气、液压、数字控制于一体的精密机床,采用定梁门梁移动式结构,并配备高精密角度定位数控车铣复合回转工作台。龙门上配有两个可升降、能够立卧转换、大功率同步伺服高速电主轴,另外带有对称双刀库。能够实现对工件一次装夹,进行五面体加工;数控车铣复合回转工作台即是立车转台也是精确任意分度的伺服转台。机床加工面可为平面、曲面和孔,具有车、镗、铣、钻、攻等多项切削功能,可做到一次安装,多面体、多工序加工,大大提高加工效率和加工质量。适用于精密回转支承、法兰、大型齿圈等回转零件的加工,也能加工大型螺旋桨、水轮机叶轮等复杂零件的加工,广泛应用于风电、轴承、船舶、汽车、航天等行业。

本机床结构布局合理,外形美观,横向、纵向和垂向导轨采用大规格滚柱直线导轨,运动灵敏度高。纵向、横向和垂向传动采用精密齿轮齿条传动。整机刚性好、精度高、稳定性好。

本机床控制系统可配置德国SIEMENS、日本FANUC、台湾新代及沈阳高精数控系统。


工作视频链接:http://v.youku.com/v_show/id_XMjc0MzkwNTY4OA==.html?from=s1.8-1-1.2&spm=a2h0k.8191407.0.0


电子邮件 产品咨询
技术参数 technical parameter

项    目

单  位

参  数

转台直径

mm

4500

加工工件直径范围

mm

1200-4500

最大加工孔径

一次钻孔

mm

φ60

扩孔

mm

φ100

最大刚性攻丝螺纹

mm

M36

铣螺纹

mm

M10以上

工作台自动定心装置工作尺寸

mm

1500-4500

卧式主轴中心到工装端面的距离

最大

mm

900

最小

mm

0

各向行程

纵向(X)

mm

2200

横向(Y)

mm

4000+4000

垂向(Z)

mm

900

摆动(A)

°

±120

回转(C)

°

任意

主轴锥孔序号

BT50

主轴转速范围

r/min

10-3500

回转台转速范围

r/min

1-80

主轴功率

Kw

40X2

主轴扭距

Nm

1100

各向进给速度范围

纵向(X)

mm/min

10-7500

横向(Y)

mm/min

10-7500

垂向(Z)

mm/min

10-5000

各向快速进给速度

纵向(X)

mm/min

9000

横向(Y)

mm/min

13000

垂向(Z)

mm/min

10000

伺服进给电机

纵向(X)

Nm

28.4X2

横向(Y)

Nm

18.6

垂向(Z)

Nm

28.4

回转台C

Kw

30

直线轴定位精度

mm

0.01/1000

直线轴重复定位精度

mm

0.005

A、C轴定位精度

±3

A、C轴重复定位精度

3

工作台最大承载重量

T

30

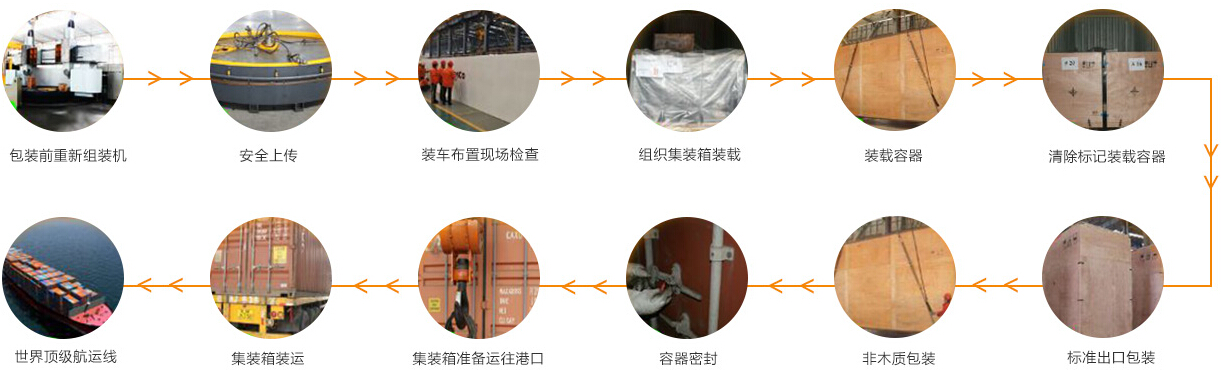

包装和运输 packing and shiping
