高速卧式加工中心

该机为立式加工中心，占地面积小，承载能力大。铣削，镗，钻，攻丝所有这些过程可以在一个夹紧。本机用于汽车、摩托车、印刷机械、纺织机械、汽车等机械制造行业的零件加工。

机床的主要特点是：工作台和墙梁为整体结构，所有传动部件、导轨在工作台上方升高一米，提高了保护等级。布局合理先进，外观美观。横向、纵向和纵向导轨采用大尺寸滚子直线导轨，具有灵敏度高的特点。传动采用精密齿轮齿条。纵向、横向和头部采用双电机间隙，垂直采用重力侧隙，纵向传动和横梁升降均配有双驱动，立柱、横梁同步良好，机床主轴为电动主轴，具有集中水冷功能。整机刚性好，精度高，稳定性好。

B.机床控制系统可配置西门子系统，FANUC系统，该系统与交流伺服电机。

数控系统采用人机对话，菜单选择，后台编辑和编程功能强大，易于学习。内存容量大，诊断功能完善，显示报警信息，维护方便。具有螺距补偿和刀具补偿功能。

根据客户要求，数控系统可配置任何品牌。

E.刀具自动装卸功能，采用刀库。

F.机床采用自动定时定量润滑装置。

电子邮件

产品咨询

技术参数 technical parameter

项目		单位	参数
			精度	精度高
工作台尺寸(WXL)		平方毫米	1500×1000
通过宽度		毫米	1900
t形槽	t形槽宽度	毫米	22
	t形槽间距	毫米	220
主轴到工作台的距离		毫米	150 - 800
轴数			BT50
主轴旋转速度		r /分钟	10 - 4000
主轴转矩		纳米	400
各项行程	经度(X)	毫米	1295
	横向(Y)	毫米	1500
	垂直(Z)	毫米	650
进给速度	经度(X)	毫米/分钟	10 - 8000
	横向(Y)	毫米/分钟	10 - 6000
	垂直(Z)	毫米/分钟	10 - 3000
快速进给	经度(X)	毫米/分钟	10000
	横向(Y)	毫米/分钟	8000
	垂直(Z)	毫米/分钟	4000
主轴伺服功率		千瓦	30
进给伺服功率	经度(X)	纳米	28.4 x4
	横向(Y)	纳米	18.6 x2
	垂直(Z)	纳米	28.4
定位精度		毫米	0.02/1000	0.01/1000
重新定位精度		毫米	0.02	0.01
工作台最大承重		T	6

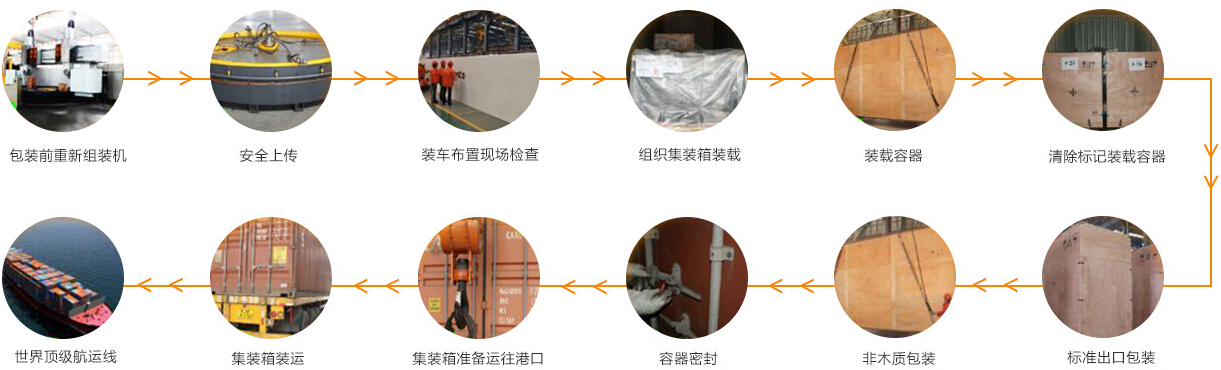

包装和运输 packing and shiping
