VLM-1510数控龙门立式加工中心

用途Applications
该机床为横梁固定、工作台移动式龙门立式加工中心。可对零件进行铣、镗、钻、攻等工序的加工。适用于汽车、摩托车、印刷机械、纺织机械、机车车辆等各种机械制造行业的零部件加工。
主要性能 Main Features
a.该机床的主要特点:高精度、高刚性、大功率。本机床结构布局合理，外形美观。横向、纵向和垂向导轨采用大规格线性滚柱导轨，运动灵敏度高；传动采用精密齿轮齿条传动；纵向和横向采用双电机消隙，垂向采用重力消隙；机床主轴为电主轴，具有中心出水冷却功能。
b.本机床控制系统可配置德国SIEMENS、日本FANUC及台湾新代数控系统和交流伺服电机。
c.数控系统采用人机会话，菜单选择及后台编辑，编程功能丰富、易学；内存容量大，诊断功能完备，报警信息显示，维护方便；具有螺距补偿、刀具补偿功能。
d.也可根据用户要求更换其他任意品牌的数控系统。
e.刀具可实现自动装卸,配有刀库。
f.采用自动定时定量润滑装置。

电子邮件

产品咨询

技术参数 technical parameter

项目Item		单位Unit		参数Specs
				精密型Precision	高精密型 HighPrecision
工作台面积(宽×长) Worktable Size (WXL)		mm2		1500×1000
通过宽度Pass Width		mm		1900
工作台T型槽T-SLOT	槽宽T-slotWidth	mm		22
	槽距T-slotPitch	mm		180
主轴端面到工作台的距离Spindle toTableDistance		mm		100-900
主轴锥孔序号Spindle Number				BT50
主轴转速范围Spindle Rotation Speeds		r/min		10-4000
主轴扭距Spindle Torque		Nm		400
各向行程Travel	纵向Longitude（X）	mm		1265
	横向Lateral（Y）	mm		1500
	垂向Vertical（Z）	mm		800
各向进给速度范围InFeedingSpeeds	纵向Longitude（X）	mm/min		10-8000
	横向Lateral（Y）	mm/min		10-6000
	垂向Vertical（Z）	mm/min		10-3000
三向快速进给速度Fast InFeedingSpeed	纵向Longitude（X）	mm/min		10000
	横向Lateral（Y）	mm/min		8000
	垂向Vertical（Z）	mm/min		4000
主轴伺服电机功率Spindle servo Power		Kw		30
伺服进给电机InFeeding Servo Power	纵向Longitude（X）	Nm		28.4X2
	横向Lateral（Y）	Nm		18.6X2
	垂向Vertical（Z）	Nm		28.4
定位精度Positioning Accuracy		mm	0.02/1000			0.01/1000
重复定位精度Re-positioning Accuracy		mm	0.02			0.01
工作台最大承载重量Max Worktable Weight		T	6

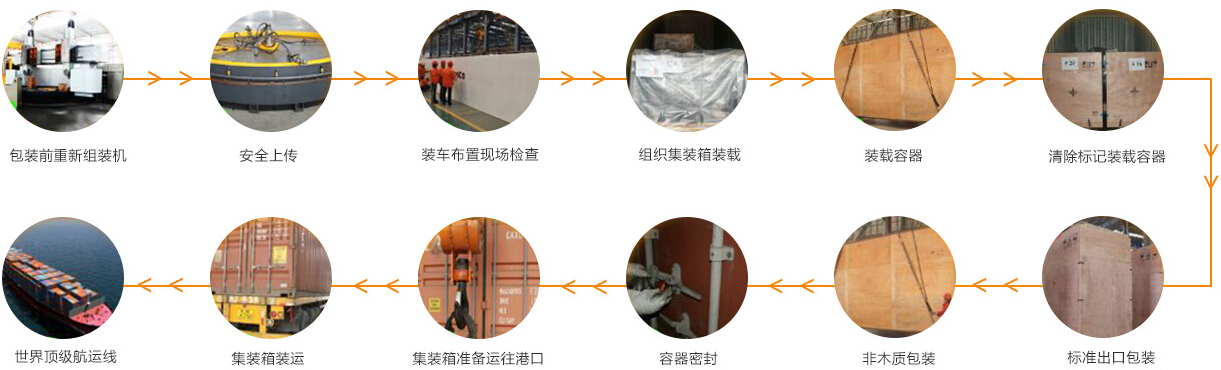

包装和运输 packing and shiping
