VQM-1510数控桥式立式加工中心

用途Applications
该机床为桥式结构、横梁水平移动式立式加工中心，具有占地小，承载大的特点。可对零件进行铣、镗、钻、攻等工序的加工。适用于汽车、摩托车、印刷机械、纺织机械、机车车辆等各种机械制造行业的零部件加工。
主要性能 Main Features
a.该机床的主要特点是：工作台和墙梁为整体结构，所有传动件、导轨等都高处工作台近一米高提高了防护等级。本机床结构布局合理，外形美观，横向、纵向和垂向导轨采用大规格线性滚柱导轨，运动灵敏度高。传动采用精密齿轮齿条传动；纵向和横向采用双电机异向消隙，垂向采用重力消隙；纵向传动为双驱动，横梁同步性好；机床主轴为电主轴，具有中心出水冷却功能。整机刚性好、精度高、稳定性好。
b.本机床控制系统可配置德国SIEMENS、日本FANUC及台湾新代数控系统和交流伺服电机。
c.数控系统采用人机会话，菜单选择及后台编辑，编程功能丰富、易学；内存容量大，诊断功能完备，报警信息显示，维护方便；具有螺距补偿、刀具补偿功能。
d.也可根据用户要求更换其他任意品牌的数控系统。
e.刀具可实现自动装卸,配有刀库。
f.采用自动定时定量润滑装置

电子邮件

产品咨询

技术参数 technical parameter

项目Item		单位Unit	参数Specs
			精密型Precision	高精密型 High Precision
工作台面积(宽×长) Worktable Size (WXL)		mm2	1500×1000
通过宽度Pass Width		mm	1900
工作台T型槽T-SLOT	槽宽T-slot Width	mm	22
	槽距T-slot Pitch	mm	220
主轴端面到工作台的距离 Spindle to Table Distance		mm	150-800
主轴锥孔序号 Spindle Number			BT50
主轴转速范围Spindle Rotation Speeds		r/min	10-4000
主轴扭距Spindle Torque		Nm	400
各向行程 Travel	纵向Longitude（X）	mm	1295
	横向Lateral（Y）	mm	1500
	垂向Vertical（Z）	mm	650
各向进给速度范围In Feeding Speeds	纵向Longitude（X）	mm/min	10-8000
	横向Lateral（Y）	mm/min	10-6000
	垂向Vertical（Z）	mm/min	10-3000
三向快速进给速度Fast In feeding speed	纵向Longitude（X）	mm/min	10000
	横向Lateral（Y）	mm/min	8000
	垂向Vertical（Z）	mm/min	4000
主轴伺服电机功率 Spindle Servo Power		Kw	30
伺服进给电机In Feeding Servo Power	纵向Longitude（X）	Nm	28.4X4
	横向Lateral（Y）	Nm	18.6X2
	垂向Vertical（Z）	Nm	28.4
定位精度Positioning Accuracy		mm	0.02/1000	0.01/1000
重复定位精度 Re-positioning Accuracy		mm	0.02	0.01
工作台最大承载重量 Max Worktable Weight		T	6

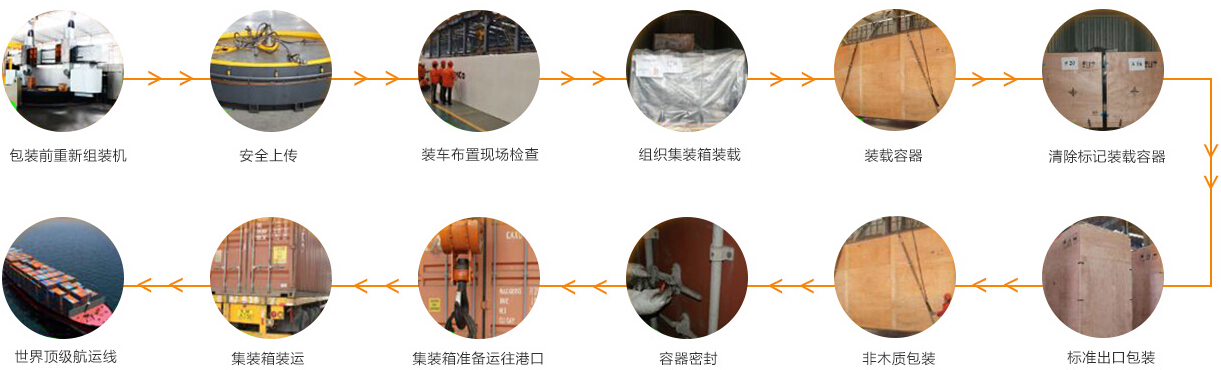

包装和运输 packing and shiping
