Xldm - 4060高精度移动梁柱数控龙门铣床

Xldm - 4060高精度移动梁柱数控龙门铣床

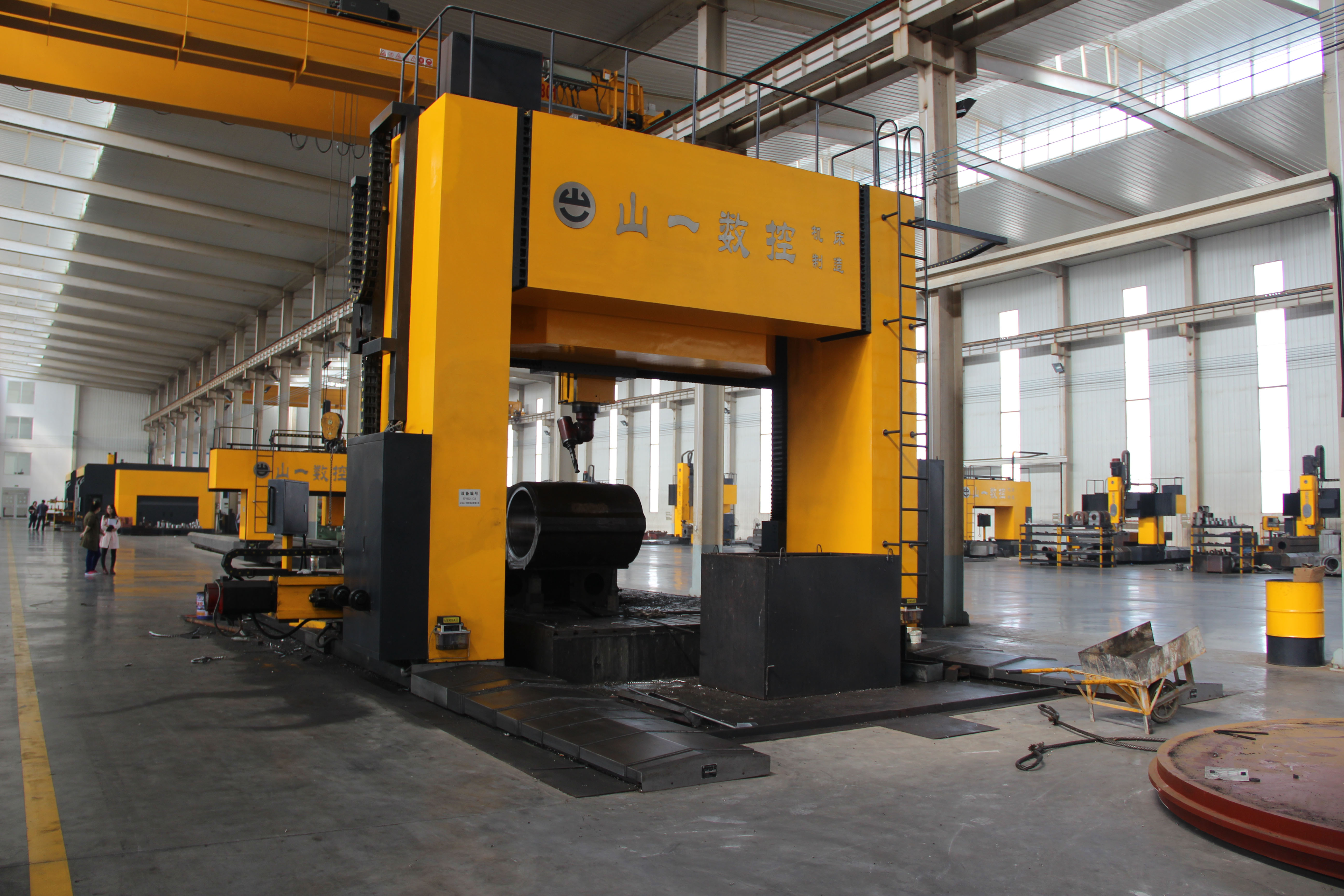

这台机器是固定工作台,动梁龙门式镗铣床。占据空间小,承载能力大。 可以进行钻、镗、铣等加工。


电子邮件 产品咨询
技术参数 technical parameter
1)机床采用传统的卧式车床布局。整体设计,密封性好,符合安全标准。人工时效处理,整机稳定性优越。

2)机床纵、横向运动轴采用伺服电机驱动、精密滚珠丝杠副、高刚性精密复合轴承传动,脉冲编码器位置检测反馈的的半闭环控制系统。各运动轴响应快、精度高、寿命长。

3)可选用独特的电控自动换档机构, 机床不需要停车变速,高、中、低档可自动切换,程序可连续运转,大大提高了加工效率。

4)机床的外观防护设计按照国际流行趋势,造型新颖独特,防水、防屑,维护方便;体现了时代特点。

5)机床操作系统按照人机工程学原理,操纵箱独立并旋转设置,可任意位置移动,方便了操作者就近对刀。

6)可选用内喷淋式不抬起刀架更有利于提高工件表面质量及防止冷却液飞溅。

7)机床可根据用户要求配置手动、气动、液压卡盘或手动、气动、液压尾座等。

项目

单位

规格

精度

精度

工作台尺寸(WXL)

平方毫米

4000×6000

通过宽度

毫米

4680

t形槽

t形槽宽度

毫米

28

t形槽间距

毫米

300

主轴到工作台距离

毫米

0 - 2850

轴数

BT50

主轴旋转速度

r /分钟

10 - 4000

主轴转矩

纳米

500

行程

经度(X)

毫米

6000

横向(Y)

毫米

4800

垂直(Z)

毫米

1300

垂直(W)

毫米

2000

旋转(A)

°

±95

进给速度

经度(X)

毫米/分钟

10 - 8000

横向(Y)

毫米/分钟

10 - 8000

垂直(Z)

毫米/分钟

10 - 4000

垂直(W)

毫米/分钟

10 - 4000

旋转(A)

r /分钟

3

快速进给

经度(X)

毫米/分钟

12000

横向(Y)

毫米/分钟

12000

垂直(Z)

毫米/分钟

6000

垂直(W)

毫米/分钟

6000

旋转(A)

r /分钟

4

主轴伺服功率

千瓦

46

进给伺服功率

经度(X)

纳米

28.4 x2

横向(Y)

纳米

28.4 x2

垂直(Z)

纳米

28.4

垂直(W)

纳米

35 x2

旋转(A)

纳米

3.5

线性定位精度

毫米

0.02/1000

0.01/1000

线性重新定位精度

毫米

0.02

0.01

旋转定位精度

±4

±3

旋转重新定位精度

3

2

工作台最大承重

T

192
