XQM-6080数控桥式大型龙门镗铣床

用途Application
该机床为桥式结构、横梁水平移动式龙门镗铣床，具有占地小，承载大的特点。增设了双滑枕，在每个滑枕上增加了数控双向（左、右）单摆头，即： A轴。能进行任意角度调节和定位，可一次装夹对工件的平面及各种角度的斜面进行铣、镗、钻、攻等工序的加工。适用于汽车、摩托车、印刷机械、纺织机械、机车车辆等各种机械制造行业的零部件加工。
主要性能Main Features
a.本机床结构布局合理，外形美观。横向、纵向和垂向导轨采用大规格线性滚柱导轨，运动灵敏度高；传动采用精密齿轮齿条传动；纵向、横向和摆头均采用双电机消隙，垂向采用重力消隙；纵向传动为双驱动，横梁同步性好；横梁上配有双主轴，机床主轴为电主轴，具有中心出水冷却功能。整机刚性好、精度高、稳定性好。
b.本机床控制系统可配置德国SIEMENS、日本FANUC及台湾新代数控系统和交流伺服电机。
c.数控系统采用人机会话，菜单选择及后台编辑，编程功能丰富、易学；内存容量大，诊断功能完备，报警信息显示，维护方便；具有螺距补偿、刀具补偿功能。
d.也可根据用户要求更换其他任意品牌的数控系统。
e.刀具可实现自动装卸。
f.采用自动定时定量润滑装置

电子邮件

产品咨询

技术参数 technical parameter

项目Item		单位Unit	参数Specs
			精密型Precision	高精密型 High Precision
工作台面积(宽×长) Worktable Size (WXL)		mm2	6000X8000
通过宽度Pass Width		mm	6680
工作台T型槽T-SLOT	槽宽T-slot Width	mm
	槽距T-slot Pitch	mm
主轴端面到工作台的距离 Spindle to Table Distance		mm	150-1540
主轴锥孔序号 Spindle Number			BT50
主轴转速范围Spindle Rotation Speeds		r/min	10-4000
主轴扭距Spindle Torque		Nm	500
各向行程 Travel	纵向Longitude（X）	mm	8000
	横向Lateral（Y）	mm	7550
	垂向Vertical（Z）	mm	1300
	旋转rotation（A）	°	左、右±95
各向进给速度范围In feeding speeds	纵向Longitude（X）	mm/min	10-8000
	横向Lateral（Y）	mm/min	10-8000
	垂向Vertical（W）	mm/min	10-4000
	旋转rotation（A）	r/min	3
快速进给速度范围 Fast In feeding speed	纵向Longitude（X）	mm/min	12000
	横向Lateral（Y）	mm/min	12000
	垂向Vertical（Z）	mm/min	6000
	旋转rotation（A）	r/min	4

主轴伺服电机功率 Spindle servo Power		Kw	46X2
伺服进给电机In Feeding Servo Power	纵向Longitude（X）	Nm	28.4X4
	横向Lateral（Y）	Nm	18.6X2
	垂向Vertical（Z）	Nm	28.4X2
	旋转rotation（A）	Nm	3.5x4
直线定位精度Linear Positioning Accuracy		mm	0.02/1000	0.01/1000
直线重复定位精度Linear Re-positioning Accuracy		mm	0.02	0.01
旋转定位精度Rotation Positioning Accuracy		″	±4	±3
旋转重复定位精度Rotation Re-positioning Accuracy		″	3	2
工作台最大承载重量 Max Worktable Weight		T	380

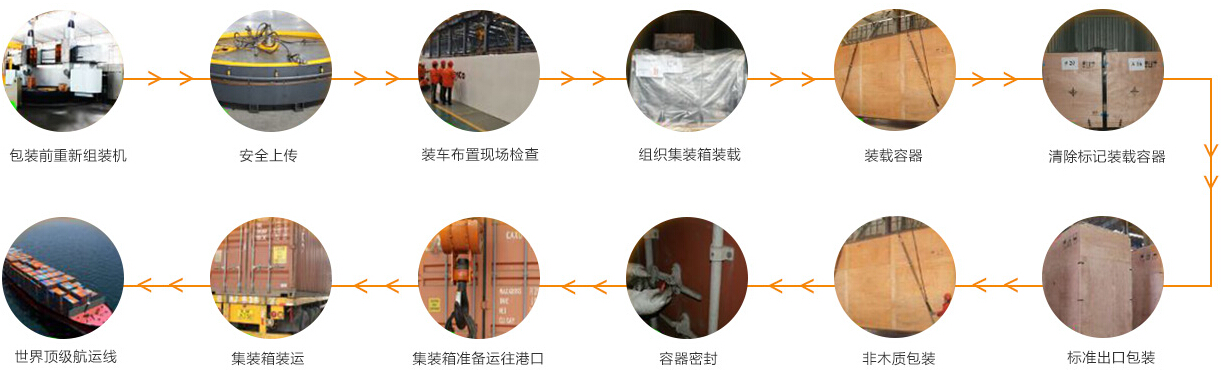

包装和运输 packing and shiping
