XQWM-2020数控五轴立卧加工中心

用途application
适用于汽车、摩托车、印刷机械、纺织机械、机车车辆、航天航空及军工等各种机械制造行业的部件加工。
主要性能main features
a.本机床结构布局合理，外形美观，横向、纵向和垂向导轨采用大规格线性滚柱导轨，运动灵敏度高。传动采用精密齿轮齿条传动；纵向和横向采用双电机消隙，垂向采用重力消隙；纵向传动为双驱动，横梁同步性好；机床主轴为电主轴，具有中心出水冷却功能。整机刚性好、精度高、稳定性好。
b.该机床为桥式结构、横梁水平移动式龙门镗铣床，具有占地小，承载大的特点。数控摆头在 A轴左右方向能进行任意角度调节，数控回转台可在C轴方向进行任意角度调节，带有RTCP五轴联动功能，可一次装夹对工件的五面体进行铣、镗、钻、攻等工序的加工。
c.本机床控制系统可配置德国SIEMENS、日本FANUC及台湾新代数控系统和交流伺服电机。
d.数控系统采用人机会话，菜单选择及后台编辑，编程功能丰富、易学；内存容量大，诊断功能完备，报警信息显示，维护方便；具有螺距补偿、刀具补偿功能。
e.也可根据用户要求更换其他任意品牌的数控系统。
f.刀具可实现自动装卸。
g.采用自动定时定量润滑装置

电子邮件

产品咨询

技术参数 technical parameter

项目Item		单位Unit	参数Specs
			精密型Precision	高精密型 HighPrecision
转台面积(宽×长)RotaryTable Size (WXL)		mm2	2000×2000
通过宽度Pass Width		mm	3000
工作台T型槽T-SLOT	槽宽T-slotWidth	mm	22
	槽距T-slotPitch	mm	237
主轴端面到工作台的距离Spindle toTableDistance		mm	30-1330
各向行程Travel	纵向Longitude（X）	mm	2300
	横向Lateral（Y）	mm	2500
	垂向Vertical（Z）	mm	1300
	摆头head（A）	°	±95
	回转台rotary table（C）	°	任意Random
主轴锥孔序号Spindle Number			BT50
主轴转速范围Spindle Rotation Speeds		r/min	10-4000
主轴扭距Spindle Torque		Nm	500
摆头扭矩Head Torque		Nm	4300
回转台扭矩Rotary Table Torque		Nm	20000
各向进给速度范围InFeedingSpeeds	纵向Longitude（X）	mm/min	10-8000
	横向Lateral（Y）	mm/min	10-8000
	垂向Vertical（Z）	mm/min	10-4000
	摆头Head（A）	r/min	5
	回转台Rotary Table（C）	r/min	4
快速进给速度范围 Fast InFeedingSpeeds	纵向Longitude（X）	mm/min	12000
	横向Lateral（Y）	mm/min	12000
	垂向Vertical（Z）	mm/min	6000
	摆头head（A）	mm/min	8
	回转台Rotary Table（C）	r/min	7
主轴伺服电机功率SpindleServo Power		Kw	46
伺服进给电机InFeeding Servo Power	纵向Longitude（X）	Nm	28.4X4

伺服进给电机InFeeding Servo Power	纵向Longitude（X）	Nm	28.4X4
	横向Lateral（Y）	Nm	18.6X2
	垂向Vertical（Z）	Nm	28.4
	摆头head（A）	Nm	3.5X2
	回转台rotary table（C）	Nm	28.4X2
直线定位精度Linear Positioning Accuracy		mm	0.02/1000	0.01/1000
直线重复定位精度Linear Re-positioning Accuracy		mm	0.02	0.01
旋转定位精度RotationPositioningAccuracy		″	±4	±3
旋转重复定位精度Rotation Re-positioning Accuracy		″	3	2
工作台最大承载重量Max Worktable Weight		T	16

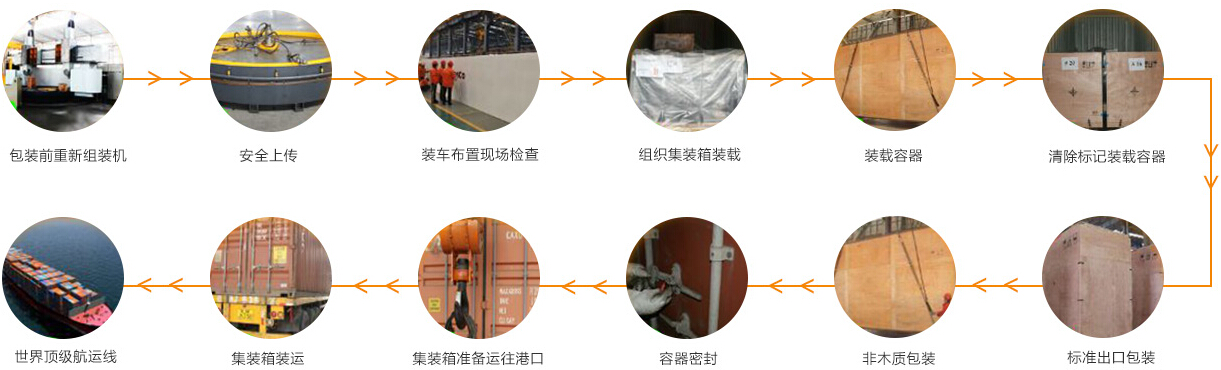

包装和运输 packing and shiping
